Condensadores de filtro de CA trifásicos
Hogar / Productos / Condensadores de película metalizada / Condensadores de potencia / Condensadores de filtro de CA trifásicos
  • Condensadores de filtro de CA trifásicos
  • Condensadores de filtro de CA trifásicos

Condensadores de filtro de CA trifásicos

◆Características
Excelente autocuración
Película de polipropileno metalizado y estructura no inductiva
Adecuado para corrección de factor de potencia trifásico y filtro LCL

Contáctenos
ANTERIOR:Condensadores automotrices DC-Link de tipo seco con caja de plástico SIGUIENTE:Condensador de filtro de CA para PCB

Categoría de producto

  • Detalles del producto
  • Preguntas frecuentes
  • Contáctenos

◆ Ventajas del producto

• Estructura trifásica integrada con cableado simplificado: los condensadores de filtro trifásicos están integrados en un solo paquete para reducir los puntos de conexión, disminuir los riesgos de errores de instalación, simplificar el diseño del circuito de potencia para sistemas inversores trifásicos y ahorrar espacio en la PCB.
• Estructura de película de polipropileno metalizado no inductivo: se adopta la tecnología de bobinado no inductivo para todos los bobinados trifásicos. Los parámetros eléctricos de cada fase son altamente consistentes para garantizar un rendimiento de filtrado trifásico equilibrado.
• Excelente propiedad de autocuración: el dieléctrico de película metalizada compartida para tres fases presenta capacidad de autocuración. Se puede lograr una recuperación automática tras una avería parcial de cualquier fase, mejorando la confiabilidad general del sistema.
• Estructura compacta y alta densidad de potencia: el paquete trifásico en uno reduce en gran medida el volumen ocupado, adecuado para inversores compactos con requisitos de alta densidad de potencia.

◆ Puntos de venta principales

• Coincide exactamente con la corrección del factor de potencia (PFC) trifásica: optimizado específicamente para circuitos PFC trifásicos. Ayuda a lograr un factor de potencia cercano a 1 en el lado de la fuente de alimentación trifásica y reduce la pérdida de potencia reactiva.
• Perfectamente compatible con aplicaciones de filtros LCL: un componente de condensador ideal para topologías de filtros LCL trifásicos, que permite que los inversores conectados a la red cumplan con los estándares de inyección armónica de la red.
• Alta consistencia y fuerte intercambiabilidad: la desviación de capacitancia de tres fases se controla dentro de tolerancias estrictas con una consistencia favorable de lote a lote.
• Amplia cobertura de clases de voltaje: Hay múltiples clasificaciones de voltaje de CA disponibles para satisfacer los requisitos de varios sistemas inversores.

◆ Aplicaciones principales

• Filtrado LCL para inversores fotovoltaicos trifásicos conectados a la red
• Filtrado de salida de CA para convertidores de frecuencia trifásicos
• Filtrado de salida del inversor para UPS trifásico
• Circuitos trifásicos de corrección del factor de potencia (PFC)
• Filtro de potencia activa trifásico (APF)
Estándar de referencia GB/T 17702 IEC61701 Opción: GB/T 12747(IEC 60831)
Sobretensión 1,1Urms hasta 8h diarias
1,15 Urms hasta 30 min diarios
1,2Urms durante 5 min o 1,3Urms durante 1 min durante la vida 200 veces
Rango de temperatura de funcionamiento (Hotspot) -40℃~70℃
Voltaje RMS nominal (Urms) 230Vac~850Vac
Frecuencia nominal 50/60 Hz
Capacitancia Cn 8 μF~330 μF

Tolerancia a la capacitancia ±5%,±10%
Conexión interna Triángulo de conexión (△)
Temperatura de almacenamiento -40℃~70℃
Caso Lata de aluminio
Prueba de voltaje TT: 2,15 ms (vac) (10 s)
TC:2000+2Un（Vac）（10S）(mínimo 3000Vac)
 Resistencia al aislamiento (IR×Cn) ≥3000S（20℃,100Vdc,1min）
Factor de disipación (dieléctrico) ≤0,02%（50Hz,20℃）
Relleno interno Aceite (sin PCB)
Vida útil esperada △C/C≤5% después de 100.000 horas en condiciones nominales @50℃
Posición de montaje Vertical
Par máximo de instalación 10Nm（M12）
Par máximo de terminales 2,0 Nm（M5）;3,0 Nm（M6）
Colling Refrigerado por aire natural o refrigerado por fuerza
Altitud máxima permitida 2000m



Urms=230Vac

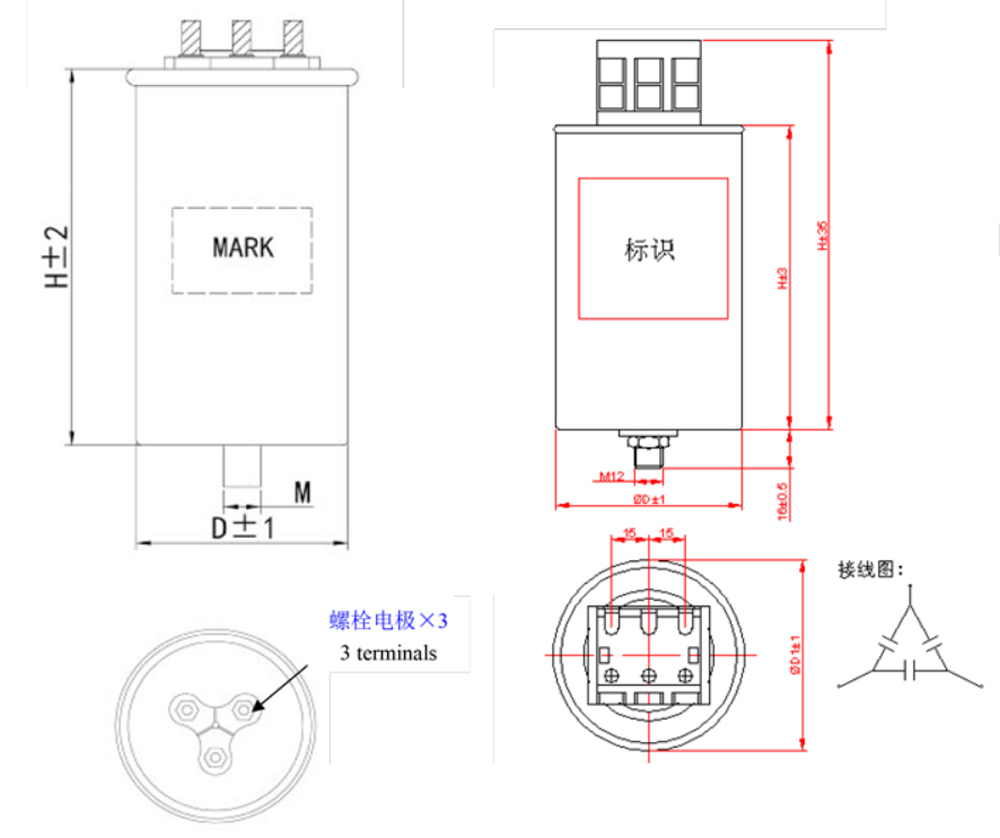

Cn（μF） D±1,0（mm） H±3,0（mm） Rs（mΩ） Ls（nH） Rm（℃/W） Imax（A） Î（KA） Îs（KA） M (KG)
3×84 76 200 3×1,5 100 4.5 3×34 1.6 4.8 1.1
3×105 76 230 3×1,6 120 4 3×36 1.5 4.5 1.2
3×160 86 230 3×1.2 120 3.5 3×43 2.3 6.9 1.6
3×250 116 200 3×0,8 110 3.1 3×53 3 9 2.4
3×330 116 230 3×0,9 130 2.7 3×54 4.8 14.3 2.8

Urms=550Vac
Cn（μF） D±1,0（mm） H±3,0（mm） Rs（mΩ） Ls（nH） Rm（℃/W） Imax（A） Î（KA） Îs（KA） M (KG)
3×19 76 170 3×1,0 110 5.1 3×32 1 2.9 1
3×23 86 170 3×0,9 110 4.8 3×35 1.2 3.6 1.2
3×39 96 200 3×0,9 110 3.9 3×40 1.4 4.3 1.7
3×48 96 230 3×1,0 120 3.5 3×42 1.3 4 1.9
3×100 136 220 3×0,6 100 2.8 3×47 2.6 7,9 3.8

Urms=690Vac
Cn（μF） D±1,0（mm） H±3,0（mm） Rs（mΩ） Ls（nH） Rm（℃/W） Imax（A） Î（KA） Îs（KA） M (KG)
3×33,5 116 170 3×0,8 110 3.5 3×42 1.6 4.9 2.2
3×38 116 170 3×0,8 110 3.5 3×42 1.6 4.9 2.2

Urms=760Vac
Cn（μF） D±1,0（mm） H±3,0（mm） Rs（mΩ） Ls（nH） Rm（℃/W） Imax（A） Î（KA） Îs（KA） M (KG)
3×8 76 170 3×1.3 110 5.6 3×24 0,6 1.7 1
3×10 86 170 3×1.1 110 5.2 3×27 0,7 2 1
3×33 106 230 3×1,0 130 3 3×41 1.2 3.5 2.3
3×49 136 230 3×0,9 130 2.7 3×43 1.9 5.7 3.7
