Condensador de película de polipropileno metalizado con filtro de CC para PCB
Hogar / Productos / Condensadores de película metalizada / Condensadores de potencia / Condensador de película de polipropileno metalizado con filtro de CC para PCB
  • Condensador de película de polipropileno metalizado con filtro de CC para PCB
  • Condensador de película de polipropileno metalizado con filtro de CC para PCB

Condensador de película de polipropileno metalizado con filtro de CC para PCB

◆Características
Película de polipropileno metalizado y estructura no inductiva
Rendimiento eléctrico confiable
Caja de plástico (UL94-VO) rellena de resina epoxi
Aplicaciones de filtrado de CC de alto rendimiento
(es decir, fuentes de alimentación industriales y de alta gama, inversores solares)

Contáctenos
ANTERIOR:Condensador de filtro de CA para PCB SIGUIENTE:Condensadores de potencia de protección contra sobretensión de tipo cuadrado YGBCMF

Categoría de producto

  • Detalles del producto
  • Preguntas frecuentes
  • Contáctenos

◆ Ventajas del producto
• Estructura no inductiva para un rendimiento excepcional de alta frecuencia: la película de polipropileno metalizada con devanado no inductivo logra una inductancia en serie equivalente (ESL) extremadamente baja, suprimiendo eficazmente la ondulación de voltaje en aplicaciones de filtros de CC de alta frecuencia y mejorando significativamente la calidad de salida de energía
• Caja de plástico con encapsulación de resina epoxi: la carcasa de plástico ignífuga UL94-V0 con sellado completo de resina epoxi proporciona protección a prueba de humedad, vibraciones y corrosión para un funcionamiento confiable en entornos industriales hostiles
• Reemplazo directo de condensadores electrolíticos: puede reemplazar directamente los condensadores electrolíticos de aluminio en circuitos de filtro de CC — no polarizados, sin electrolito líquido, sin riesgo de secado del electrolito, con una vida útil que excede con creces la de los condensadores electrolíticos
• Diseño compatible con PCB: el paso de cable estándar para soldadura directa de PCB simplifica el diseño del circuito y mejora la confiabilidad general del sistema

◆ Puntos clave de venta
• Filtrado de CC de alto rendimiento: diseñado específicamente para fuentes de alimentación industriales, convertidores de frecuencia e inversores solares con rendimiento de filtrado estable y fuerte capacidad de supresión de ondulaciones
• Propiedad de autocuración para estabilidad a largo plazo: la característica de autocuración de la película metalizada maneja eficazmente eventos ocasionales de sobretensión, lo que garantiza la seguridad operativa a largo plazo
• Amplio grado de temperatura: cumple con los requisitos operativos de grado industrial de -40°C a +105°C
• Cumple con RoHS: los materiales sin plomo y sin halógenos cumplen con los estándares ambientales internacionales

◆ Aplicaciones principales
• Filtrado de bus de CC para fuentes de alimentación conmutadas industriales
• Filtrado del lado CC para inversores solares fotovoltaicos
• Desacoplamiento y filtrado en el lado CC de los convertidores de frecuencia
• Fuentes de alimentación ininterrumpida UPS de alta gama
• Fuentes de alimentación médicas y filtrado de potencia de instrumentos de precisión

Estándar de referencia GB/T 17702 IEC61701
Categoría climática 40/85/56
Temperatura de funcionamiento （caso） -40℃~105℃（+85℃ a +105℃: factor decreciente 1,35% por ℃ para Un.85℃）
Voltaje nominal Un, 85°C 500Vdc, 600Vdc, 800Vdc, 900Vdc, 1000Vdc, 1100Vdc, 1200Vdc
Tolerancia a la capacitancia J(±5%), K（±10%）
Prueba de voltaje 1,5Un（10S）
Resistencia al aislamiento (IR×Cn） ≥10000s （20℃,100Vdc,1min）
Ls ＜1nH por mm de espaciado de cables
Corriente máxima máxima Ip (A) Ip=C*dv/dt
Vida útil esperada 100.000 horas en Un, θhs=70℃



Un 85℃: 500Vdc
Cn

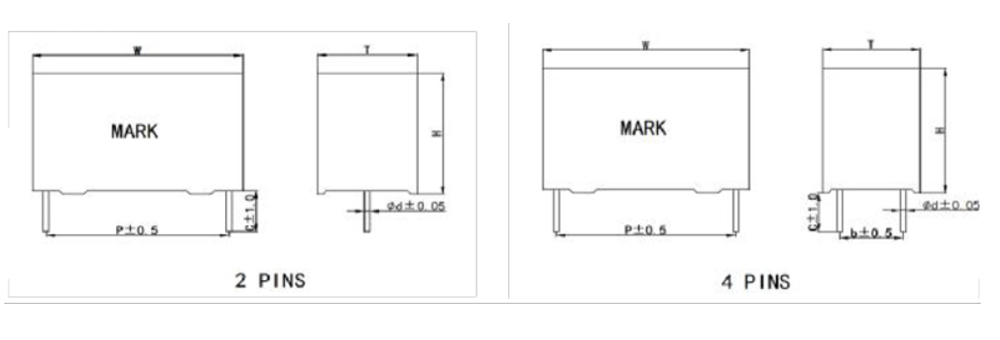

(μF)		 W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 d±0,05 dv/dt
(V/μs)		 tg?? × (10⁻⁴) ESR
@10kHz (macH)		 Imax(A)
1 kHz 10 kHz
5TO 32 20 11 27,5 - 0,8 65 10 100 8,5 5TO
10 32 24,5 15 27,5 - 0,8 65 10 100 7,5 6.5
30 42 40 20 37,5 10.2 1 30 15 150 5TO 14,5
50 41 43 28 37,5 12.7 1.2 30 15 150 4TO 16
80 57 43,5 29,5 52,5 20.3 1.2 15 35 350 5TO 16,5
100 57 50 35 52,5 20.3 1.2 15 35 350 4TO 18
110 57 50 35 52,5 20.3 1.2 15 35 350 4TO 19

Un 85℃: 600Vdc
Cn
(μF)		 W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 d±0,05 dv/dt
(V/μs)		 tg?? × (10⁻⁴) ESR
@10kHz (macH)		 Imax(A)
1 kHz 10 kHz
2 32 18 9o 27,5 - 0,8 65 11 100 47,8 2.8
5TO 32 22 13 27,5 - 0,8 65 11 100 19.1 6.9
10 32 30 16 27,5 - 0,8 65 11 100 11.1 11.8
15 32 37 22 27,5 10.2 0,8 65 11 100 7.4 17,8
20 42 40 20 37,5 10.2 1 30 20 175 9.8 12.3
30 42 44 24 37,5 12.7 1 30 20 175 6.5 18,5
40 42 45 30 37,5 20.3 1.2 30 20 175 5.2 23
55 42 50 35 37,5 20.3 1.2 30 20 175 3.8 31,6
70 42 55 40 37,5 20.3 1.2 30 20 175 3 35
85 42 60 45 37,5 20.3 1.2 30 20 175 2.5 35
40 57 45 25 52,5 12.7 1.2 15 36 350 9.8 12.3
55 57 43,5 29,5 52,5 12.7 1.2 15 36 350 7.1 16,9
70 57 50 35 52,5 20.3 1.2 15 36 350 5.6 21,5
85 57 55 45 52,5 20.3 1.2 15 36 350 4.8 25.1
100 57 55 45 52,5 20.3 1.2 15 36 350 4.2 28,7
140 57 65 45 52,5 20.3 1.2 15 36 350 3 35

Un 85℃: 800Vdc
Cn
(μF)		 W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 d±0,05 dv/dt
(V/μs)		 tg?? × (10⁻⁴) ESR
@10kHz (macH)		 Imax(A)
1 kHz 10 kHz
2 32 18 9o 27,5 - 0,8 65 10 95 45,4 2.9
5TO 32 24,5 15 27,5 - 0,8 65 10 95 18.2 7.3
10 32 37 22 37,5 - 0,8 65 10 95 11 12
14 32 37 22 27,5 - 0,8 65 10 95 8.2 12
10 41 33,5 18,5 37,5 - 1 30 18 160 17,8 6.7
15 42 40 20 37,5 10.2 1 30 18 160 11.9 10.1
20 42 44 24 37,5 12.7 1 30 18 160 8,9 13,5
25 42 44 24 37,5 12.7 1 30 18 160 7.1 16.8
35 42 50 35 37,5 20.3 1.2 30 18 160 4.8 25.1
50 42 55 40 37,5 20.3 1.2 30 18 160 3.8 31.4
65 42 60 45 37,5 20.3 1.2 30 18 160 2.9 35
25 57 45 25 52,5 12.7 1.2 15 33 320 14.3 8.4
35 57 45 25 52,5 12.7 1.2 15 33 320 10.2 11.8
50 57 50 35 52,5 12.7 1.2 15 33 320 7.1 16.8
65 57 55 45 52,5 20.3 1.2 15 33 320 5.5 21,9
100 57 65 45 52,5 20.3 1.2 15 33 320 3.8 31.4
110 57 65 45 52,5 20.3 1.2 15 33 320 3.5 34,5

Un 85℃: 900Vdc
Cn
(μF)		 W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 d±0,05 dv/dt
(V/μs)		 tg?? × (10⁻⁴) ESR
@10kHz (macH)		 Imax(A)
1 kHz 10 kHz
1 32 18 9o 27,5 - 0,8 70 9o 90 86 1.5
5TO 32 22 13 27,5 - 0,8 70 9o 90 28,7 4.6
10 32 37 22 37,5 - -0,8 70 9o 90 12 12.2
10 42 40 20 37,5 10.2 1 35 17 150 16,7 7.2
20 42 44 24 37,5 12.7 1 35 17 150 8.4 14.4
35 42 55 40 37,5 20.3 1.2 35 17 150 5.1 23.4
50 42 60 45 37,5 20.3 1.2 35 17 150 3.6 33,5
15 57 45 25 52,5 10.2 1.2 15 31 300 16,7 7.2
20 57 45 25 52,5 12.7 1.2 15 31 300 16,7 7.2
35 57 43,5 29,5 52,5 12.7 1.2 15 31 300 9.6 12.6
50 57 50 35 52,5 20.3 1.2 15 31 300 6.7 17,9
65 57 55 45 52,5 20.3 1.2 15 31 300 5.1 23.3
85 57 65 45 52,5 20.3 1.2 15 31 300 4.2 28,5

Un 85℃: 1000Vdc
Cn
(μF)		 W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 d±0,05 dv/dt
(V/μs)		 tg?? × (10⁻⁴) ESR
@10kHz (macH)		 Imax(A)
1 kHz 10 kHz
1 32 18 9o 27,5 - 0,8 75 8o 80 76,4 1.7
5TO 32 30 16 27,5 - 0,8 75 8o 80 15.3 8.6
8o 32 37 22 27,5 12.7 0,8 75 8o 80 10 13.3
5TO 41 30 16 37,5 - 1 37 15 140 31.2 3.8
8o 41 33 18 37,5 - 1 37 15 140 19,5 6.2
10 42 40 20 37,5 - 1 37 15 140 15.6 6.7
30 42 55 40 37,5 20.3 1.2 37 15 140 5.2 23.1
40 42 60 45 37,5 20.3 1.2 37 15 140 4.2 28,7
15 57 45 25 52,5 12.7 1.2 17 28 280 20,8 20,8
35 57 50 35 52,5 20.3 1.2 17 28 280 8,9 13,5
55 57 55 45 52,5 20.3 1.2 17 28 280 5.2 21.1
70 57 65 45 52,5 20.3 1.2 17 28 280 4.5 26
