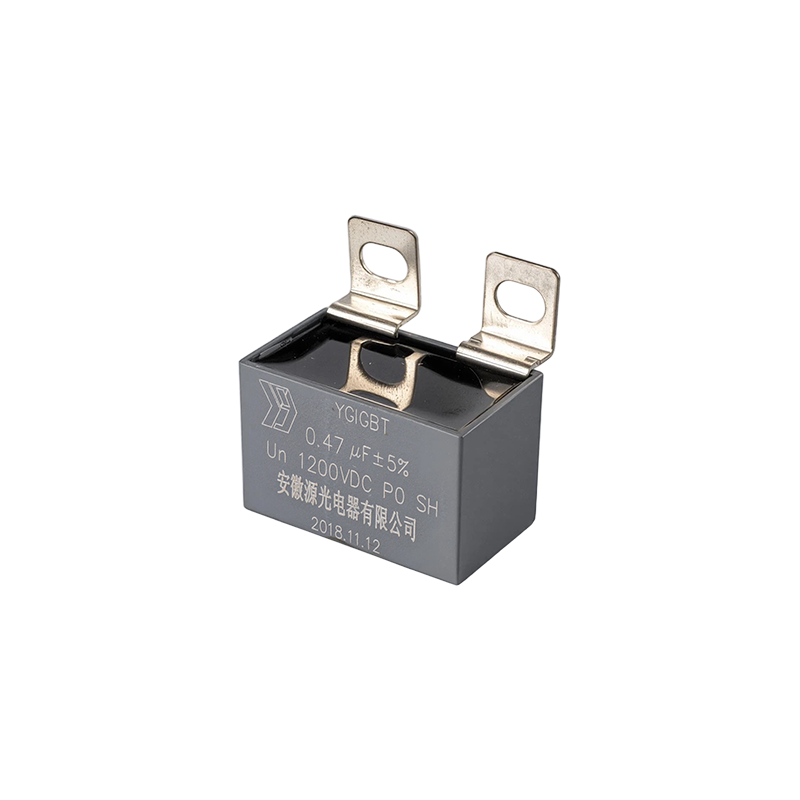

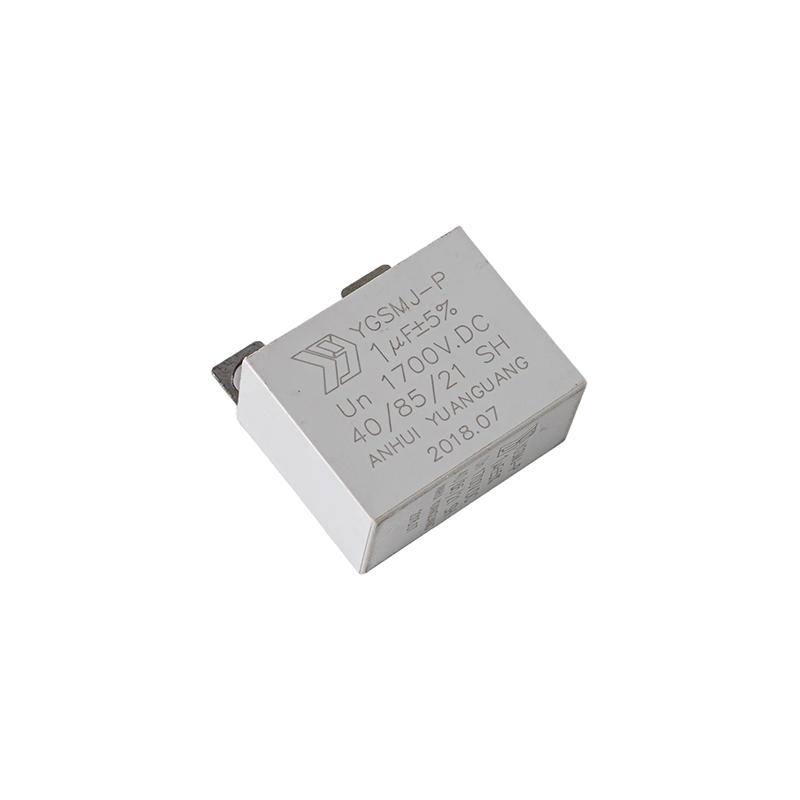

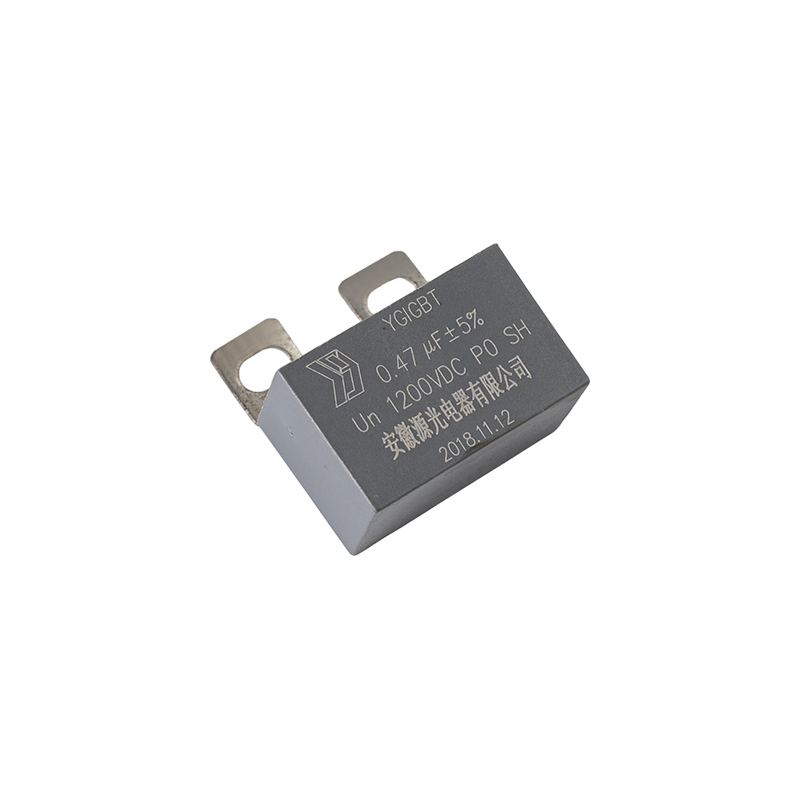

Condensador de filtro de CA para PCB
Hogar / Productos / Condensadores de película metalizada / Condensadores de potencia / Condensador de filtro de CA para PCB
  • Condensador de filtro de CA para PCB
  • Condensador de filtro de CA para PCB
  • Condensador de filtro de CA para PCB
  • Condensador de filtro de CA para PCB
  • Condensador de filtro de CA para PCB
  • Condensador de filtro de CA para PCB
  • Condensador de filtro de CA para PCB
  • Condensador de filtro de CA para PCB

Condensador de filtro de CA para PCB

◆Características
Excelente autocuración
Película de polipropileno metalizado y estructura no inductiva
Caja de plástico (UL94-V0) rellena de resina epoxi
Adecuado para filtros de salida de CA de pequeña potencia
(es decir, inversor solar fotovoltaico con filtro LCL)

Contáctenos
ANTERIOR:Condensadores de filtro de CA trifásicos SIGUIENTE:Condensador de película de polipropileno metalizado con filtro de CC para PCB

Categoría de producto

  • Detalles del producto
  • Preguntas frecuentes
  • Contáctenos

◆ Ventajas del producto
• Excelente autocuración para mayor seguridad y confiabilidad: al utilizar una película de polipropileno metalizado con capacidad de autocuración líder en la industria, las averías localizadas se autorreparan instantáneamente, lo que evita fallas completas por defectos localizados y mejora significativamente la redundancia de seguridad en los sistemas de filtros de CA
• Estructura de bobinado no inductivo: el proceso especial de bobinado de película no inductivo suprime eficazmente la inductancia parásita de alta frecuencia, lo que garantiza una frecuencia de resonancia LC o LCL precisa y características de filtrado superiores
• Caja de plástico con sellado completo de resina epoxi: la carcasa ignífuga UL94-V0 con sellado completo de resina epoxi proporciona protección a prueba de humedad y polvo con alta resistencia mecánica, adecuada para integración directa en PCB o módulos de potencia
• Especialmente optimizado para filtrado de CA de pequeña potencia: optimizado específicamente para aplicaciones de filtrado de salida de CA de pequeña potencia con excelente supresión armónica y factor de forma compacto

◆ Puntos clave de venta
• Precisamente adecuado para la arquitectura de filtros LCL: ampliamente utilizado en circuitos de filtros LCL de inversores conectados a la red, lo que ayuda a cumplir con los requisitos de límite de corriente armónica conectados a la red (IEEE 1547, IEC 61727)
• Baja pérdida y mínima generación de calor: un valor tanδ bajo garantiza un aumento controlado de la temperatura durante la conducción prolongada de corriente alterna sin afectar los componentes circundantes
• Configuraciones de cables múltiples: varias especificaciones de paso y altura de cables para adaptarse a diferentes requisitos de diseño de PCB
• Cumplimiento de certificación internacional: cumple con IEC 61071, UL810 y otros requisitos de certificación

◆ Aplicaciones principales
• Filtrado de salida LCL para inversores fotovoltaicos conectados a la red
• Filtrado de CA para pequeños inversores de energía eólica
• Filtrado EMI del lado CA para convertidores de frecuencia industriales
• Filtrado de la etapa de salida del inversor UPS
• Circuitos de potencia para filtros de potencia activos (APF)

Estándar de referencia GB/T 17702; IEC61701
Categoría climática 40/85/56
Temperatura de funcionamiento （caso） -40℃~105℃
（+85℃ a +105℃: factor decreciente 1,5% por ℃ para Un.rms）
Voltaje RMS nominal (Urms) 180Vac 250Vac 300Vac 350Vac
Tensión nominal de CA (Un) 250Vac 350Vac 425Vac 480Vac
Tensión CC continua máxima 300Vdc 475Vdc 560Vdc 600Vdc
Rango de capacitancia 4,0 μF~60,0 μF 1,0 μF ~ 40,0 μF 1,0 μF~28,0 μF 0,33 μF~27,0 μF
Tolerancia a la capacitancia J（±5%）,K（±10%）
Prueba de voltaje TT: 1,5 Un （ 10 S） TC: 3000 Vac (60 S)
Resistencia de aislamiento （IR×Cn） ≥3000 s（20℃, 100 Vcc, 1 min）
Factor de disipación ≤20×10⁻⁴（1KHz, 20℃）(valor típico: 15×10⁻⁴)



Urms=180Vac, Un=250Vac, UNDC=300Vdc

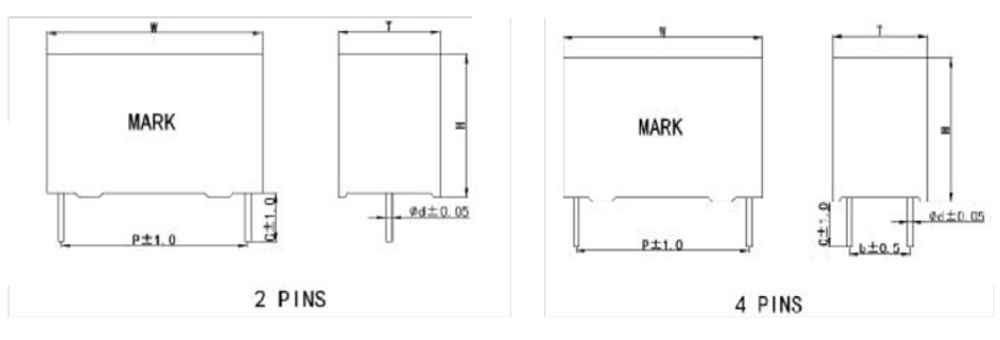

Cn(μF) W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 Alfileres d±0,05 Ls(nH) VSG a 10 KHz（mΩ） î（A） îs（A） Imax @70℃,10KHz（A）
4 32 22 13 27,5 - 2 1 16 6.7 280 840 7
10 32 33 18 27,5 - 2 1.2 20 2.7 700 2100 13
10 41 32 17 37,5 - 2 1.2 22 4.9 400 1200 10
15 41 37 22 37,5 - 2 1.2 24 3.3 600 1800 14
18 42 36 23 37,5 - 2 1.2 25 2.7 720 2160 14
20 42 36 23 37,5 - 2 1.2 25 2.5 800 2400 14
22 41 41 26 37,5 - 2 1.2 26 2.2 880 2640 14
25 41 41 26 37,5 - 2 1.2 27 2 1000 3000 14
33 42 45 30 37,5 - 2 1.2 29 1.5 1320 3960 14
40 57 43,5 29,5 52,5 - 4 1.2 26 2.6 800 2400 20
60 57 50 35 52,5 20.3 4 1.2 29 1.7 1200 3600 27

Urms=250Vac, Un=350Vac, UNDC=475Vdc
Cn(μF) W±1,0 H±1,0 T±1,0 P±0,5 b±0,5 Alfileres d±0,05 Ls(nH) VSG a 10 KHz（mΩ） î（A） îs（A） Imax @70℃,10KHz（A）
1 32 18 9 27,5 - 2 1 20 19.3 90 270 3
5 32 33 18 27,5 - 2 1.2 23 3.9 450 1350 11
5 42 28 14 37,5 - 2 1.2 26 7.3 300 900 8
8 41 37 22 37,5 - 2 1.2 27 4.6 480 1440 12
18 41 43 28 37,5 - 2 1.2 31 2 1080 3240 14
22 42 45 30 37,5 - 2 1.2 33 1.7 1320 3960 14
30 57 43,5 29,5 52,5 20.3 4 1.2 32 2.7 900 2700 20
40 57 50 35 52,5 20.3 4 1.2 33 2 1200 3600 25
