Condensadores de filtro de CA llenos de aceite
Inicio / Productos / Condensadores de película metalizada / Condensadores de potencia / Condensadores de filtro de CA llenos de aceite
  • Condensadores de filtro de CA llenos de aceite
  • Condensadores de filtro de CA llenos de aceite

Condensadores de filtro de CA llenos de aceite

◆Características
Los condensadores son especialmente adecuados para circuitos de filtro de CA en equipos eléctricos de potencia y unidades de potencia UPS
Tienen la capacidad de soportar alta corriente rms y alto voltaje pico
Propiedad autocurativa
Dispositivo de seguridad mecánica con buen rendimiento de seguridad
Baja Ls y larga vida útil

Contáctenos
ANTERIOR:Condensadores de enlace de CC secos con caja de aluminio SIGUIENTE:Condensadores automotrices DC-Link de tipo seco con caja de plástico

Categoría de producto

  • Detalles del producto
  • Preguntas frecuentes
  • Contáctenos

◆ Ventajas del producto
• Tecnología de aislamiento impregnado con aceite con fuerte resistencia a impulsos de alto voltaje: utilización de aceite impregnante de alto aislamiento como dieléctrico auxiliar, mejorando significativamente la capacidad del capacitor para soportar voltajes máximos y alto dv/dt, adecuado para aplicaciones de filtros de CA sujetos a pulsos de alto voltaje
• Capacidad de manejo de alta corriente de ondulación: la estructura de disipación de calor sumergida en aceite proporciona una estabilidad térmica superior en condiciones de alta corriente de ondulación, lo que permite un funcionamiento continuo a largo plazo bajo corrientes de CA RMS más grandes sin sobrecalentamiento
• Diseño antiexplosión de seguridad mecánica: la válvula de alivio de presión de seguridad mecánica incorporada se activa ante una presión interna anormal

◆ Puntos clave de venta
• Personalizado para UPS de alta potencia y electrónica de potencia: adaptado a las necesidades de filtrado de CA de UPS industriales, accionamientos de motores grandes y equipos de conversión de energía, con confiabilidad verificada por amplias aplicaciones prácticas
• Excelente rendimiento de CA de alta frecuencia: el diseño de inductancia en serie equivalente (ESL) baja garantiza un buen rendimiento de filtrado desde la frecuencia de potencia hasta el rango de alta frecuencia
• Soporte para múltiples métodos de montaje: admite el montaje de pernos y varias configuraciones de terminales para cumplir con diferentes requisitos de instalación de gabinetes eléctricos
• Pasó pruebas de calidad estrictas: cumple con estándares internacionales como IEC 61071

◆ Aplicaciones principales
• Filtrado de CA para grandes fuentes de alimentación ininterrumpida UPS industriales
• Filtrado del lado de CA para convertidores de frecuencia industriales y arrancadores blandos de motores
• Equipos de conversión electrónica de potencia de alta potencia (SVG, SVC)
• Filtrado de potencia para equipos de imágenes médicas (MRI, CT)
• Filtrado de CA para sistemas inversores de tracción en tránsito ferroviario

Estándar de referencia GB/T 17702 IEC 61071
Categoría climática 40/70/21, 40/85/21
Temperatura de funcionamiento -40～85℃
Temperatura de almacenamiento -40～85℃
Voltaje nominal 350Vac 460Vac 700Vac
Voltaje RMS nominal 250Vac 330Vac 500Vac
Frecuencia nominal 50/60 Hz
Tolerancia a la capacitancia ±5%;±10%
Tensión de prueba entre TT 1,5Un (10s, 20±5℃)
Tensión de prueba entre TC 3000Vac (10 s, 20±5℃)
Esperanza de vida Después de 60000 horas en Urms, 50℃, △C/C≤5%
Posición de montaje Terminales verticales
Altitud máxima 2000m
Par máximo de terminales 8Nm
Tamaño del perno inferior M8×10(D≤50) M10×12(D=55) M12×16(D≥60)
Par máximo de instalación 5Nm 7Nm 10Nm

Un=350Vac Urms=250Vac

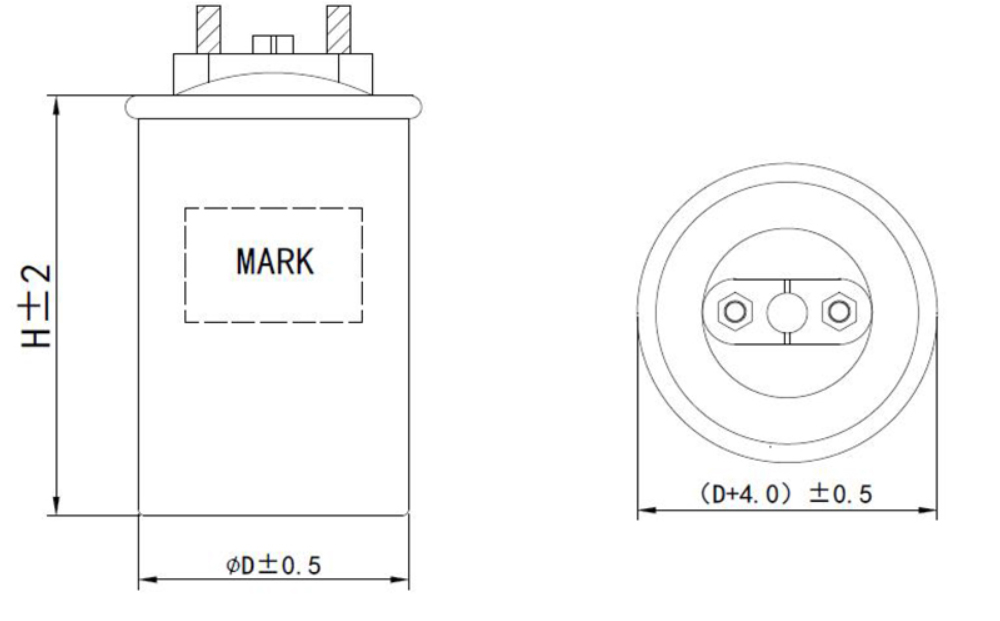

Cn (μF) D±1 (mm) H±2 (mm) P±1 (mm) Rs (mΩ) Ls (nH) Rthhc (℃/W) Imax (A) î (KA) Es (KA) Peso (Kg)
15 40 65 16 11,5 80 21,8 9 0,4 1.3 0,15
20 40 75 16 13,9 100 18,7 9 0,4 1.2 0,17
25 40 75 16 11.1 100 17,7 10 0,5 1.5 0,17
30 40 75 16 9.3 100 16.8 11 0,6 1.8 0,17
35 45 75 18 8 100 15,9 13 0,7 2.1 0,2
40 50 75 18 7 100 15.2 14 0,8 2.4 0,2
50 50 75 18 5.6 100 14.1 14 1 3 0,2
60 55 75 20 4.7 100 13.2 16 1.2 3.6 0,3
80 60 75 20 3.5 100 11.9 16 1.6 4.9 0,3
100 60 90 20 4.1 120 9.8 16 1.5 4.6 0,4
120 60 105 20 5.5 150 8.6 16 1.3 3.9 0,4
140 60 115 20 6.1 170 7.8 16 1.3 3.8 0,4
150 76 120 35 4.4 140 7.3 25 2 5.9 0,7
160 76 120 35 4.1 140 7.1 26 2.1 6.3 0,7
180 76 130 35 4.8 160 6.6 25 1.9 5.8 0,8
200 76 130 35 4.3 160 6.3 27 2.1 6.4 0,8
230 76 145 35 5.2 190 5.7 26 1.9 5.8 0,8
250 76 145 35 4.8 190 5.5 27 2.1 6.3 0,8
300 76 200 35 2.3 140 4.4 45 3.9 11.7 1
350 76 200 35 2 140 4.1 50 4.6 13.7 1.1
400 85 200 35 1.7 140 4 54 5.2 15.6 1.3
500 85 220 35 1.8 160 3.5 57 5.4 16.1 1.4
600 85 230 35 1.7 170 3.1 62 5.9 17,7 1.4

Un=330Vac Urms=460Vac
Cn (μF) D±1 (mm) H±2 (mm) P±1 (mm) Rs (mΩ) Ls (nH) Rthhc (℃/W) Imax (A) î (KA) Es (KA) Peso (Kg)
15 40 65 16 11.9 80 19,7 9 0,5 1.6 0,13
20 40 75 16 14.3 100 16,9 9 0,5 1.5 0,15
25 45 75 18 11.4 100 15.6 10 0,6 1.9 0,18
30 50 75 18 9,5 100 14.7 11 0,8 2.3 0,21
35 50 75 18 8.2 100 13,9 12 0,9 2.6 0,21
40 55 75 20 7.2 100 13.3 13 1 3 0,25
50 60 75 20 5.7 100 12.3 14 1.3 3.8 0,29
60 60 90 20 7 120 10.4 16 1.14 3.4 0,33
80 60 105 20 8.3 150 8.7 16 1.07 3.2 0,4
100 76 120 35 6.7 150 7.4 20 1.6 4 0,7
120 76 120 35 5.6 140 6.8 23 1.9 5.8 0,7
140 76 145 35 8.6 190 6 19 1.4 4.3 0,8
150 76 145 35 8.1 190 5.8 20 1.6 4.7 0,8
160 76 145 35 7.6 190 5.7 21 1.7 5 0,8

Un=330Vac Urms=460Vac
Cn (μF) D±1 (mm) H±2 (mm) P±1 (mm) Rs (mΩ) Ls (nH) Rthhc (℃/W) Imax (A) î (KA) Es (KA) Peso (Kg)
180 76 145 35 6.7 190 5.3 23 1.9 5.6 0,8
200 76 200 35 1.7 150 4.4 51 3.2 9.7 1.1
230 76 200 35 1.5 140 4.1 57 3.7 11.1 1.1
250 85 200 35 1.4 140 4.2 59 4 12.1 1.3
300 85 200 35 1.2 140 3.8 67 4.8 14,5 1.3
350 85 220 35 1.3 160 3.4 67 4.6 13,9 1.4
400 85 250 35 1.5 190 3.1 64 4.1 12.4 1.6

Un=700Vac Urms=500Vac
Cn (μF) D±1 (mm) H±2 (mm) P±1 (mm) Rs (mΩ) Ls (nH) Rthhc (℃/W) Imax (A) î (KA) Es (KA) Peso (Kg)
15 50 75 18 15.8 100 15 9 0,5 1.5 0,22
20 55 75 20 11.9 100 13.7 11 0,7 2.1 0,26
25 60 75 20 9,5 100 12.7 13 0,9 2.6 0,3
30 60 90 20 11,5 120 10,7 13 0,8 2.3 0,34
35 60 90 20 9,9 120 10 14 0,9 2.7 0,35
40 60 105 20 13.7 150 9 13 0,7 2.2 0,4
50 76 120 35 4.3 140 7.4 25 1.1 3.3 0,7
60 76 120 35 3.7 140 6.8 28 1.3 3.9 0,7
70 76 145 35 5.5 190 6.1 24 1 3 0,8
80 76 145 35 4.8 190 5.7 27 1.1 3.4 0,8
90 76 145 35 4.3 190 5.4 29 1.3 3.8 0,8
100 76 200 35 1.1 140 4.4 62 2.2 6.5 1.1
133 85 200 35 0,9 140 4.1 62 2.9 8.6 1.3
150 85 200 35 0,8 140 3.8 73 3.3 9.8 1.3
200 85 220 35 0,8 160 3.2 75 3.6 10,7 1.4
250 85 250 35 0,9 190 2.9 75 3.5 10.6 1.6

Aviso:

Rthhc significa resistencia térmica desde el punto caliente del capacitor hasta la caja en condiciones naturales de enfriamiento;

Ls significa autoinductancia;

î significa corriente de entrada de pico a pico;

Imax significa corriente máxima permitida bajo diferentes temperaturas ambientales;

Las dimensiones anteriores son normales, pero se pueden producir a petición del cliente.
