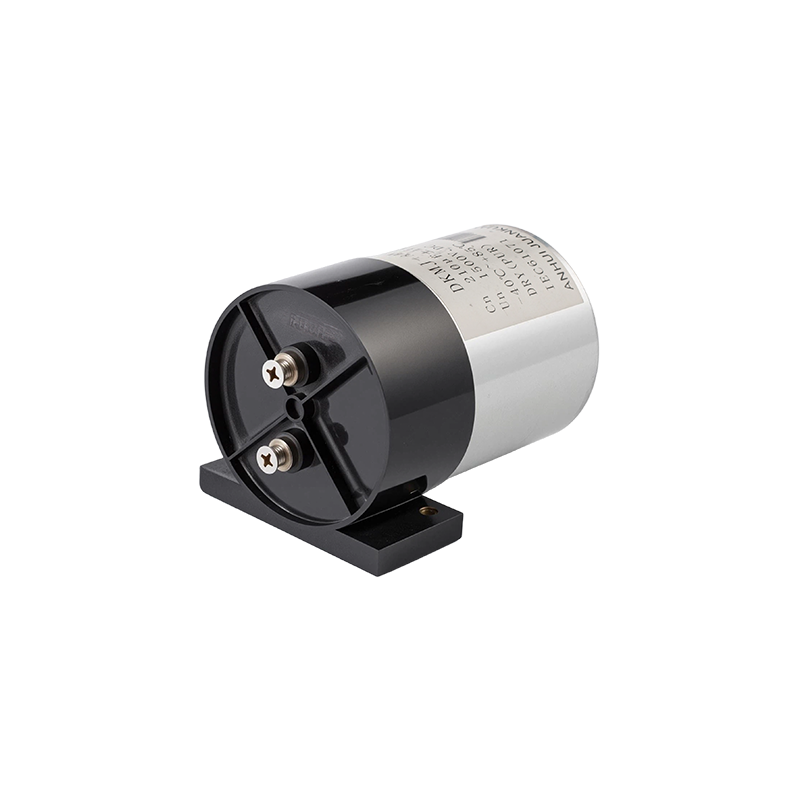

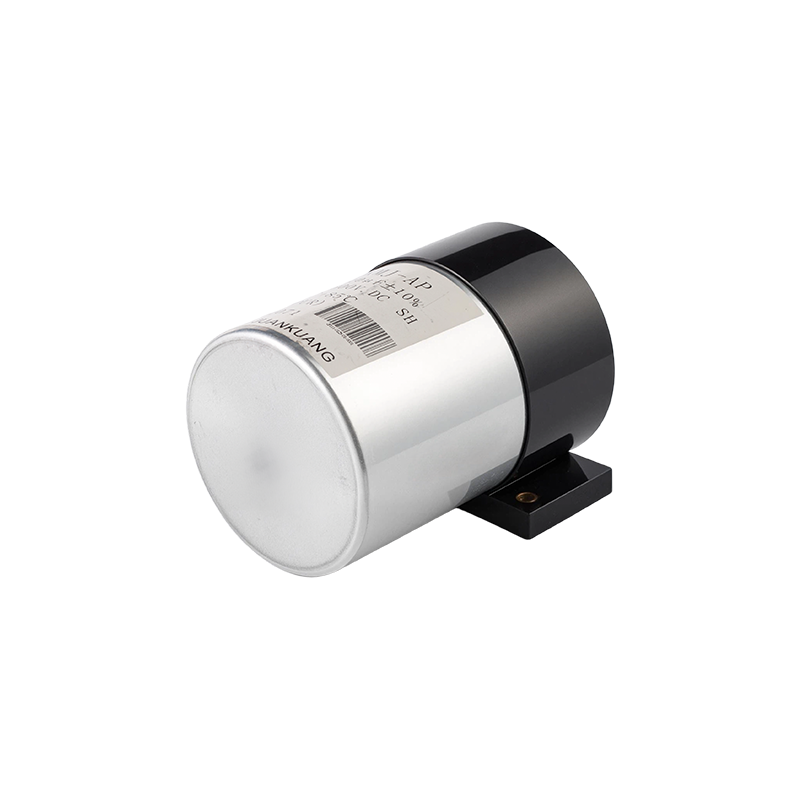

Condensadores de enlace de CC secos con caja de aluminio

◆Características
Se utiliza en circuitos DC-Link
Baja ESR, altas capacidades de manejo de corriente de ondulación
Propiedad autocurativa
Baja Ls y larga vida útil

◆Aplicaciones
Se utiliza en inversores de energía eólica y solar
Utilizado en vehículos eléctricos o HEV
Utilizado en soldadores

Contáctenos
ANTERIOR:Condensador cerámico multicapa para inversores SIGUIENTE:Condensadores de filtro de CA llenos de aceite

Categoría de producto

  • Detalles del producto
  • Preguntas frecuentes
  • Contáctenos

◆ Ventajas del producto
- Caja de aleación de aluminio con alta resistencia mecánica y resistencia a las vibraciones: la carcasa cilíndrica o rectangular de aleación de aluminio de alta resistencia proporciona una excelente resistencia mecánica y una fuerte resistencia a las vibraciones y los golpes, adecuada para entornos de vibraciones adversas en sitios industriales y equipos de nueva energía con altos índices de protección
- Tipo seco sin dieléctrico líquido: a diferencia de los condensadores llenos de aceite, la estructura de tipo seco elimina por completo el riesgo de fugas de líquido, es respetuosa con el medio ambiente y está totalmente alineada con los requisitos de operación limpia de los equipos industriales modernos, con costos de mantenimiento mínimos
- Baja ESR con alta capacidad de corriente ondulada: la resistencia en serie equivalente extremadamente baja permite el manejo de corrientes onduladas significativas en aplicaciones de filtros de bus de CC con aumento de temperatura controlado, lo que reduce eficazmente las pérdidas de conmutación en convertidores e inversores de frecuencia
- Propiedad de autocuración para confiabilidad a largo plazo: la característica de autocuración de la película metalizada maneja eventos ocasionales de sobretensión, lo que garantiza la estabilidad a largo plazo del circuito del filtro de CC y cumple con los requisitos de alta confiabilidad de grado industrial
- Diseño de baja inductancia (Ls): el proceso de bobinado no inductivo minimiza la inductancia parásita, suprime los impulsos di/dt de alta frecuencia y protege los dispositivos de conmutación de potencia contra daños por sobretensiones

◆ Puntos clave de venta
- Amplia compatibilidad con nuevas aplicaciones de energía y frecuencia variable industrial: probado para filtrado de bus de CC en generación de energía eólica, inversores fotovoltaicos, vehículos eléctricos y convertidores de frecuencia industriales con amplia cobertura de aplicaciones
- Caja de aluminio disponible en múltiples tamaños Especificaciones: Varias especificaciones de diámetro y altura disponibles para adaptarse de manera flexible a diferentes requisitos de chasis y espacio de instalación
- Excelente rendimiento de disipación de calor: la buena conductividad térmica de la carcasa de aluminio ayuda a la disipación de calor del condensador, particularmente ventajosa en aplicaciones de alta corriente de ondulación
- Soporte de personalización del cliente: la capacitancia, la clasificación de voltaje, las configuraciones de terminales y las dimensiones de montaje se pueden personalizar según los requisitos del cliente
- Estructura de tipo seco completamente sellada: sin dieléctrico líquido elimina el riesgo de contaminación por fugas, con una fuerte adaptabilidad ambiental y costos de mantenimiento extremadamente bajos

◆ Aplicaciones principales
- Filtrado de bus DC para convertidores de generación de energía eólica
- Filtrado DC-Link para inversores fotovoltaicos conectados a la red
- Inversores de accionamiento principal para vehículos eléctricos e híbridos
- Fuentes de alimentación inversoras para equipos de soldadura industrial
- Filtrado de CC para variadores de frecuencia de ascensores y grúas

Estándar de referencia GB/T 17702, IEC 61071
Categoría climática 40/85/56
Temperatura de funcionamiento -40～85℃
Temperatura de almacenamiento -40～85℃
Rango de voltaje 600Vdc～4000Vdc
Rango de capacitancia 24 μF～5600 μF
Tolerancia a la capacitancia ±5%;±10%
Tensión de prueba entre TT 1,5Un(10s,20±5℃)
Tensión de prueba entre TC Un＜1500Vdc,3000Vac(10s,20±5℃)
Un≥1500Vdc,√2Un+1000Vac(10s,20±5℃)
tgδ ≤0,002
IR×Cn ≥5000s(500Vdc,1min,20±5℃)
Sobrevoltaje 1.1Un (30% del tiempo de carga)
1,15 Un (30 min/día)
1,2Un (5min/día)
1,3Un (1min/día)
1,5 Un (30 ms cada vez, 1000 veces durante la vida útil del condensador)
Altitud máxima 2000m
Par máximo de terminales M6:5Nm M8:6Nm
Par máximo de instalación 10Nm
Posición de instalación Cualquier posición
Esperanza de vida 100000 horas
Tasa de fracaso 50FIT

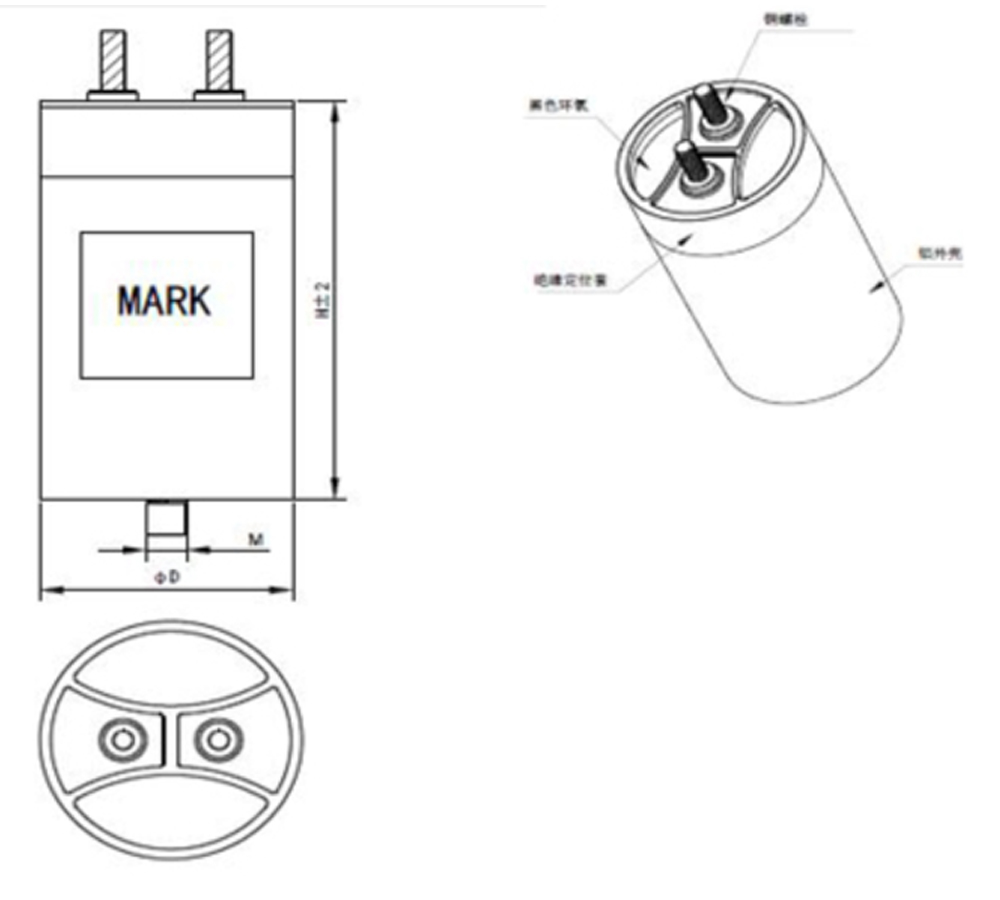

Y (Vdc) Cn (μF) VSG (mΩ) Ls (nH) î (A) Imax(A) 40℃ Imax(A) 50℃ Imax(A)60℃ Dimensión φD(mm) Dimensión H(mm) Dimensión H1(mm) Peso (Kg)
600Vdc 480 1.5 45 1560 70 65 55 76 95 101 0,61
650 1.9 50 1560 70 63 53 76 120 126 0,7
780 2.2 55 1550 67 59 50 76 140 146 0,75
880 1.5 50 2110 70 70 60 86 120 126 1
1000 1.8 55 2070 70 65 55 86 136 142 1.1
1100 1.4 40 4110 70 70 64 86 155 161 1.25
1500 1.6 55 2740 70 70 58 100 140 145 1.72
2000 1.1 55 3960 80 80 67 116 140 145 1,75
3000 0,8 50 11200 100 100 100 116 230 235 2.2
800Vdc 290 1.7 45 1530 69 61 51 76 95 101 0,6
400 2.2 50 1530 66 58 49 76 120 126 0,7
480 2.5 55 1560 63 55 47 76 140 146 0,75
560 1.7 45 2910 70 70 59 76 174 180 1
650 1.5 40 2030 70 62 60 86 155 161 1.25
750 1.6 45 3940 70 70 60 86 174 180 1.3
850 1.8 55 2700 70 66 54 100 140 145 1.68
1000 1.1 45 5230 70 70 70 100 174 179 2.28
1200 1.2 55 3860 80 77 65 116 140 145 1,75
1800 0,8 50 10910 100 100 100 116 230 235 2.8
1100Vdc 180 2.3 45 1400 59 52 44 76 95 101 0,6
250 3 50 1430 56 50 42 76 120 126 0,7
300 3.5 55 1420 53 47 39 76 140 146 0,75
360 2 45 2800 70 65 55 76 174 180 1
420 2.3 55 2080 65 58 49 86 136 142 1.1
550 2.1 55 2520 70 62 51 100 140 145 1.71
650 1.2 45 4900 70 70 70 100 174 179 2.3
780 0,9 40 6960 100 100 85 116 158 163 2
920 1.1 45 7150 100 96 81 116 174 179 2.2
1200 0,9 50 10710 100 100 100 116 230 235 2.8
1500Vdc 90 3.3 45 1220 49 44 37 76 95 101 0,6
120 4.4 50 1200 47 41 35 76 120 126 0,7
150 4.9 55 1230 45 39 33 76 140 146 0,75
170 3.3 50 1690 54 48 40 86 120 126 1
200 3 55 1720 57 50 43 86 136 142 1.1
250 2.5 55 2140 64 55 45 100 136 141 1.63
320 1.9 50 3180 68 60 51 116 120 125 1.5
420 1.1 40 6550 100 94 79 116 158 163 2
470 1.3 45 6280 89 79 66 116 174 179 2.2
600 1 50 9200 100 89 75 116 230 235 2.8
2000Vdc 110 3.5 65 1830 48 42 35 86 140 146 1.05
180 2.1 60 3660 70 61 52 116 120 126 1.6
220 2.3 65 3660 69 60 51 116 140 145 1,85
260 1.1 55 7360 100 93 79 116 174 179 2.3
360 1 55 10200 100 99 81 136 175 180 3.15
500 1.2 60 10100 100 98 80 136 225 230 3.9
610 1 60 10100 100 98 80 136 265 270 4.5
2600Vdc 63 4.1 65 1730 43 38 32 86 140 146 1.05
100 2.4 60 3370 64 57 48 116 120 126 1.6
120 2.7 65 3310 63 55 47 116 140 145 1,85
140 1.2 55 6570 98 87 73 116 174 179 2.3
200 1.5 60 6750 99 87 73 116 225 230 2,85
280 1.3 60 9590 100 93 76 136 225 230 3.9
340 1.5 60 9380 100 92 76 136 265 270 4.5
3200Vdc 40 4.9 65 1470 40 35 30 86 140 146 1.05
65 2.4 60 2930 67 59 50 86 225 231 1,65
78 3.1 65 2870 59 52 44 116 140 145 1.8
92 1.3 55 5760 94 83 70 116 174 179 2.3
110 2.5 65 4050 67 58 47 136 140 145 2.45
180 1.4 60 8110 100 89 72 136 225 230 3,85
220 1.6 60 8100 100 88 72 136 265 270 4.45
4000Vdc 24 4.2 65 1650 42 37 32 86 140 146 1.1
38 2.1 60 3230 70 62 53 86 225 231 1.7
46 2.8 65 3160 61 54 46 116 140 145 1.9
52 2.1 60 4420 71 62 50 136 120 125 2.25
74 1.5 60 6290 96 85 72 116 225 230 3
100 1.3 60 8500 100 90 73 136 225 230 4.05
130 1.5 60 8940 100 91 37 136 265 270 4,65

Aviso:

ESR significa resistencia en serie equivalente;

Ls significa autoinductancia;

î significa corriente de entrada de pico a pico;

Imax significa corriente máxima permitida bajo diferentes temperaturas ambientales;

Las dimensiones anteriores normalmente se pueden producir según los requisitos del cliente.
