Condensadores automotrices DC-Link de tipo seco con caja de plástico
Inicio / Productos / Condensadores de película metalizada / Condensadores de potencia / Condensadores automotrices DC-Link de tipo seco con caja de plástico
  • Condensadores automotrices DC-Link de tipo seco con caja de plástico
  • Condensadores automotrices DC-Link de tipo seco con caja de plástico
  • Condensadores automotrices DC-Link de tipo seco con caja de plástico
  • Condensadores automotrices DC-Link de tipo seco con caja de plástico

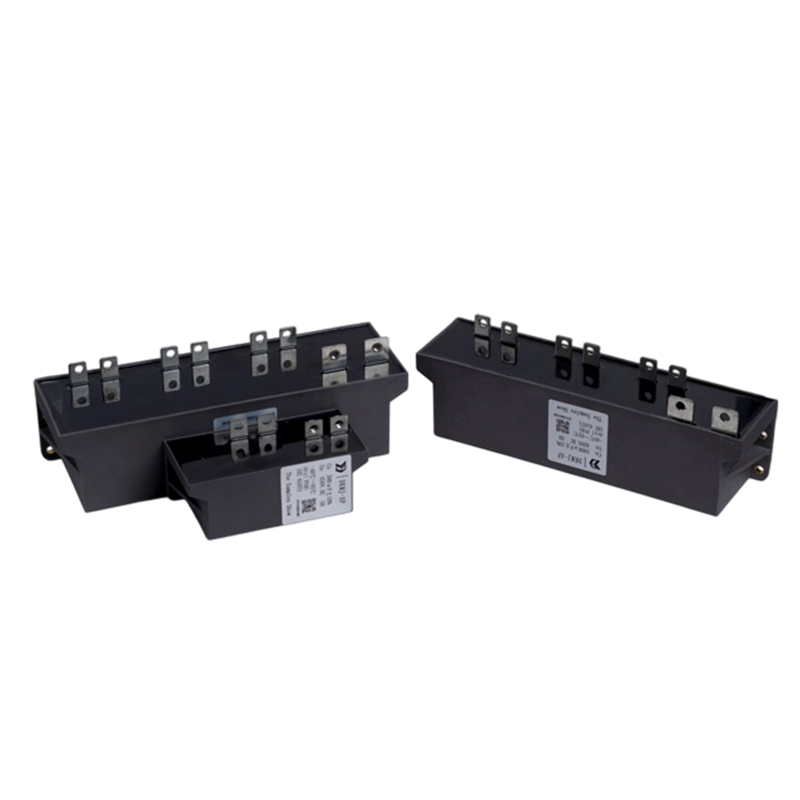

Condensadores automotrices DC-Link de tipo seco con caja de plástico

◆Características
Se utiliza en circuitos DC-Link y puede reemplazar un condensador electrolítico
Baja ESR, altas capacidades de manejo de corriente de ondulación
Ls baja
Función de autocuración

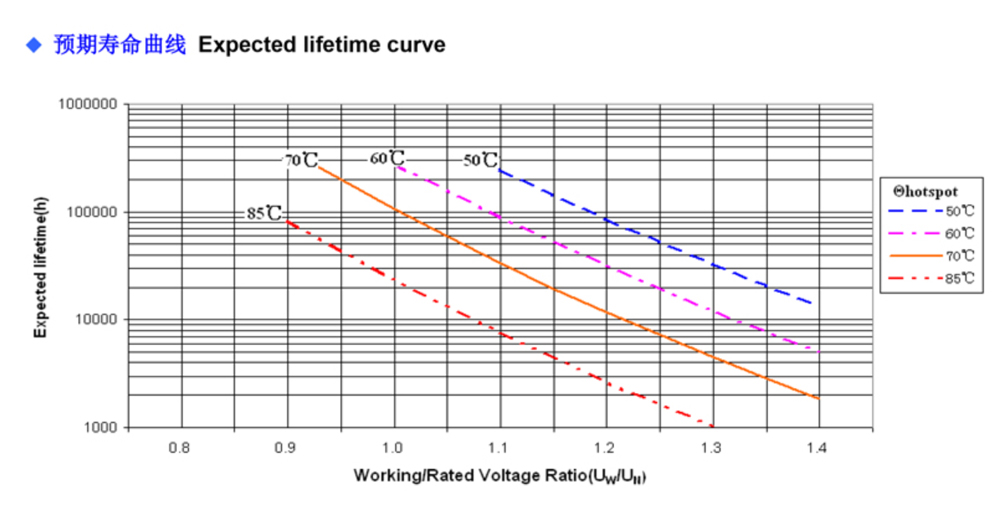

Larga vida útil
Lata de plástico, relleno de resina

◆Aplicaciones
EV o HEV
Inversores de energía eólica y solar
Soldadores, elevadores y sistemas de motor

Contáctenos
ANTERIOR:Condensadores de filtro de CA llenos de aceite SIGUIENTE:Condensadores de filtro de CA trifásicos

Categoría de producto

  • Detalles del producto
  • Preguntas frecuentes
  • Contáctenos

◆ Ventajas del producto
• Diseñado específicamente para buses de CC de vehículos de nueva energía: profundamente optimizado para los requisitos de filtrado de bus de CC de alto voltaje en vehículos eléctricos de batería (BEV) y vehículos eléctricos híbridos (HEV), capaz de reemplazar directamente los capacitores electrolíticos de aluminio de gran capacidad con un diseño no polarizado que elimina por completo el riesgo de fuga de electrolito
• Resistencia en serie equivalente (ESR) extremadamente baja: los valores de ESR significativamente más bajos que los de los capacitores electrolíticos dan como resultado un aumento mínimo de la temperatura bajo corrientes de ondulación de alta frecuencia, lo que admite amplitudes de corriente de ondulación más altas y reduce las pérdidas de conmutación del inversor
• Inductancia en serie equivalente baja (Ls): la estructura de devanado no inductivo minimiza la inductancia parásita, suprimiendo las oscilaciones de alta frecuencia y los picos de voltaje para proteger los dispositivos IGBT/MOSFET de semiconductores de potencia contra daños por sobretensiones
• Excelente rendimiento de autocuración: la característica de autocuración de la película metalizada maneja eventos ocasionales de sobretensión, lo que coincide con los altos requisitos de confiabilidad de las aplicaciones automotrices
• Caja de plástico con relleno de resina: diseño liviano con resistencia a las vibraciones y a la intemperie, adaptándose a entornos hostiles de vibraciones y temperaturas del chasis del automóvil y los compartimentos del motor

◆ Puntos clave de venta
• Larga vida útil que coincide con los requisitos de vida útil del vehículo: objetivo de vida útil de diseño superior a 15 años/500 000 km en condiciones de funcionamiento automotriz, superando ampliamente a los condensadores electrolíticos
• Validación de calidad de grado AEC-Q200: validada según los estándares de confiabilidad de la electrónica automotriz, adecuada para su adopción directa por parte de los fabricantes de vehículos OEM
• Admite desarrollo personalizado: la capacitancia, el voltaje, las dimensiones de montaje y las interfaces del conector se pueden personalizar según los parámetros del fabricante del vehículo
• Adaptabilidad multienergética: también aplicable a inversores de generación de energía eólica y solar y fuentes de alimentación de inversores de equipos de soldadura

◆ Primario Aplicaciones
• Filtrado de bus CC para inversores principales en vehículos eléctricos de batería (BEV) y vehículos eléctricos híbridos (HEV/PHEV)
• Filtrado de CC para cargadores integrados (OBC)
• Inversores de generación de energía eólica y solar
• Convertidores de frecuencia de accionamiento de ascensores y motores
• Fuentes de alimentación inversoras para equipos de soldadura industrial

Estándar de referencia GB/T 17702, IEC 61071
Categoría climática 40/85/56
Temperatura de funcionamiento -40～85℃（Θhs ≤ 85℃）
Temperatura de almacenamiento -40～85℃
Rango de voltaje 600Vdc～1500Vdc
Rango de capacitancia 35 μF ~ 600 μF
Tolerancia a la capacitancia ±5%; ±10%
Tensión de prueba entre TT 1,5Un (10s,20±5℃)
Tensión de prueba entre TC 3Kvac (60 s, 50 Hz, 20±5℃)
 tgδ 0,0002
IR×Cn ≥5000 s (20℃, 100 Vcc, 1 min)
Sobretensión 1.1Un (30% de la duración de carga)
1,15 Un (30 min/día)
1,2Un (5min/día)
1,3Un (1min/día)
1,5 Un (30 ms por vez, 1000 veces durante la vida útil)
Altitud máxima durante el funcionamiento 2000m
Par máximo de terminales M5: 2,5 Nm; M8:6 Nm
Par máximo de instalación 3Nm
Instalación Cualquier dirección
Tasa de fracaso 50 AJUSTES


Estándar de referencia IEC 61071
Categoría climática 40/1085/56
 Temperatura de funcionamiento -40～105℃（Θhs ≤ 105℃）
Θhs = 85℃~105℃: factor decreciente 1,5% por ℃ para Undc
Temperatura de almacenamiento -40～105℃
Rango de voltaje 450Vdc～900Vdc
Rango de capacitancia 47 μF ~600 μF
Tolerancia a la capacitancia ±5%; ±10%
Tensión de prueba entre TT 1,5Un (10s,20±5℃)
Tensión de prueba entre TC 3Kvac (60 s, 50 Hz, 20±5℃)
tgδ 0,0002
IR×Cn 5000 s (20℃, 100 Vcc, 1 min)
Sobretensión 1.1Un (30% de la duración de carga)
1,15 Un (30 min/día)
1,2Un (5min/día)
1,3Un (1min/día)
1,5 Un (30 ms por vez, 1000 veces durante la vida útil)
Altitud máxima durante el funcionamiento 2000m
Par máximo de terminales M5: 2,5 Nm; M8:6 Nm
Par máximo de instalación 3Nm
Instalación Cualquier dirección
Tasa de fracaso 50 AJUSTES

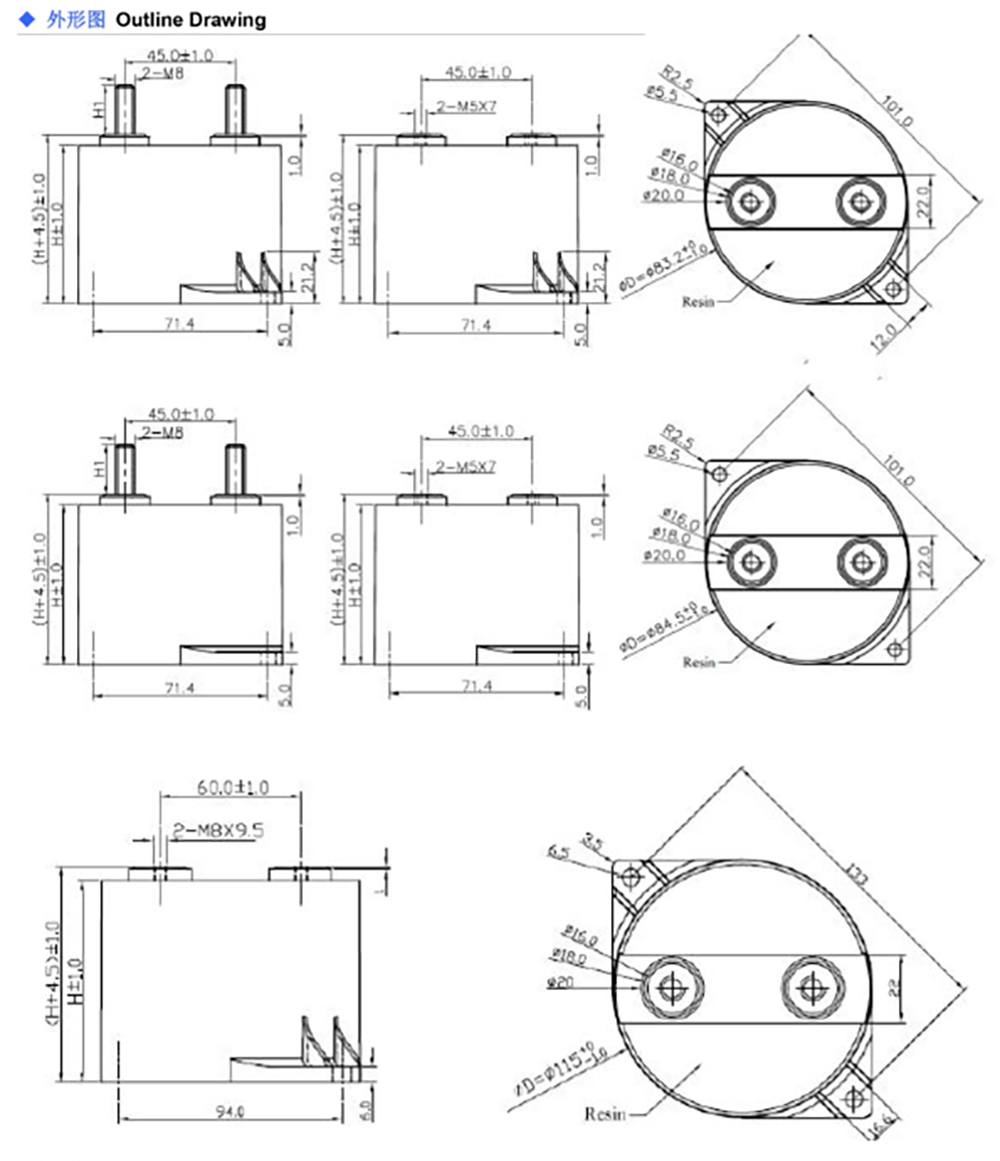

Un(Vdc) Cn(μF) ESR(mΩ) L(nH) Rth(K/W) Yo(A) Imax(A)-55℃ Imax(A)-60℃ Dimensión
φD		 Dimensión
H		 Peso promedio (kg)
600 170 0,8 25 6.8 2051 74 60 84,5 41 0,35
260 0,9 32 5.3 2193 79 64 84,5 50 0,4
380 1 40 5 2135 77 63 84,5 65 0,48
380 1 40 5.2 2135 76 62 83.2 65 0,47
600 1.1 40 3.4 3791 89 73 115 64 0,9
800 100 0,9 25 6.8 2074 70 57 84,5 41 0,35
150 1 32 5.3 2174 75 61 84,5 50 0,4
220 1.1 40 5 2123 73 60 84,5 65 0,48
220 1.1 40 5.2 2123 72 59 83.2 65 0,47
350 1.3 40 3.4 3798 82 67 115 64 0,9
900 100 0,9 25 6.8 2074 70 57 84,5 41 0,35
150 1 32 5.3 2174 75 61 84,5 50 0,4
220 1.1 40 5 2123 73 60 84,5 65 0,48
220 1.1 40 5.3 2123 72 59 83.2 65 0,47
350 1.3 40 3.4 3798 82 67 115 64 0,9
1100 66 1.2 25 6.8 1828 60 49 84,5 41 0,35
100 1.3 32 5.3 1936 66 53 84,5 50 0,4
140 1.5 40 5 1805 63 51 84,5 65 0,48
140 1.5 40 5.2 1805 62 50 83.2 65 0,47
190 1.7 45 4.6 2003 61 50 84,5 76 0,55
150 1.5 45 4.6 1861 65 53 84,5 76 0,55
230 1.4 40 3.4 3333 79 64 115 64 0,9
1300 47 1.3 25 6.8 1780 58 47 84,5 41 0,35
70 1.4 32 5.3 1853 63 51 84,5 50 0,4
100 1.8 40 5 1763 57 47 84,5 65 0,48
100 1.8 40 5.2 1763 56 46 83.2 65 0,47
130 1.9 45 4.6 1874 58 47 84,5 76 0,55
160 1.6 40 3.4 3170 74 60 115 64 0,9
1400 40 1.3 25 6.8 1742 58 47 84,5 41 0,35
56 1.5 32 5.3 1735 61 50 84,5 50 0,4
86 1.8 40 5 1743 57 47 84,5 65 0,48
86 1.8 40 5.2 1743 56 46 83.2 65 0,47
110 1.9 45 4.6 1823 58 47 84,5 76 0,55
130 1.7 40 3.4 2961 72 58 115 64 0,9
1500 35 1.4 25 6.8 1198 56 45 84,5 41 0,35
50 1.6 32 5.3 1636 59 48 84,5 50 0,4
76 1.9 40 5 1656 56 45 84,5 65 0,48
76 1.9 40 5.2 1656 55 45 83.2 65 0,47
95 2.1 45 4.6 1692 55 45 84,5 76 0,55
110 1.8 40 3.4 2693 70 57 115 64 0,9
ONU (Vdc) CN(μF) ESR(mΩ) L(nH) Rth(K/W) Yo(A) Imax(A)-60℃ Imax(A)-85℃ Dimensión
φD		 Dimensión
H		 Peso promedio (kg)
450 170 0,7 25 6.8 2414 92 65 84,5 41 0,35
260 0,9 32 5.3 2240 97 65 84,5 50 0,4
380 1 40 5 2195 95 63 84,5 65 0,48
380 1 40 5.2 2195 93 62 83.2 65 0,47
600 1 40 3.4 3955 100 76 115 64 0,9
600 100 0,8 25 6.8 2164 88 58 84,5 41 0,35
150 1 32 5.3 2244 89 59 84,5 50 0,4
220 1.1 40 5 2169 89 59 84,5 65 0,48
220 1.1 40 5.2 2169 87 58 83.2 65 0,47
350 1 40 3.4 3879 100 76 115 64 0,9
800 66 0,8 25 6.8 1907 91 61 84,5 41 0,35
100 1.1 32 5.3 1998 88 59 84,5 50 0,4
140 1.3 40 5 1843 83 55 84,5 65 0,48
140 1.3 40 5.2 1843 82 54 83.2 65 0,47
230 1.1 40 3.4 3404 100 73 115 64 0,9
900 47 1 25 6.8 1620 78 52 84,5 41 0,35
70 1.2 32 5.3 1688 84 56 84,5 50 0,4
100 1.3 40 5 1570 83 55 84,5 65 0,48
100 1.3 40 5.2 1570 81 54 83.2 65 0,47
160 1.2 40 3.4 2824 99 70 115 64 0,9






Estándar de referencia IEC 61071, AEC Q200D
Temperatura de funcionamiento -40～105℃（hotpot）
Temperatura de almacenamiento -40～105℃
Voltaje nominal 450Vdc
Capacitancia nominal 1000 μF
Tolerancia a la capacitancia ±10%
Tensión de prueba entre TT 675Vdc (10 s, 20±5℃)
 Tensión de prueba entre TC 3Kvac (10 s, 50 Hz, 20±5℃)
tgδ 0,0002
IR×Cn ≥10.000 s (20℃, 100 Vcc, 1 min)
Sobretensión 1.1Un (30% de la duración de carga)
1,15 Un (30 min/día)
1,2Un (5min/día)
1,3Un (1min/día)
1,5 Un (30 ms por vez, 1000 veces durante la vida útil)
Corriente de ondulación máxima Irms 170A (@80℃)
200A (@80℃)
240A (≤60s)
 Î 5.000 A
Îs 15.000 A (≤30 ms por vez, no más de 1.000 veces)
ESR ≤0,40 mΩ a 10 kHz
Ls ≤15nH
Instalación Cualquier dirección
Tasa de fracaso 50 AJUSTES
