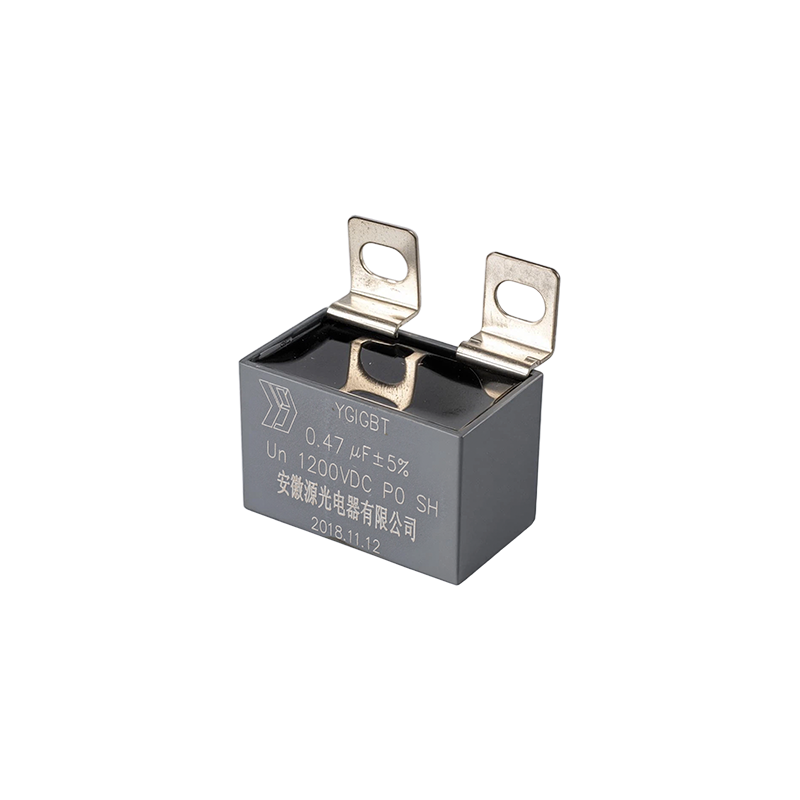

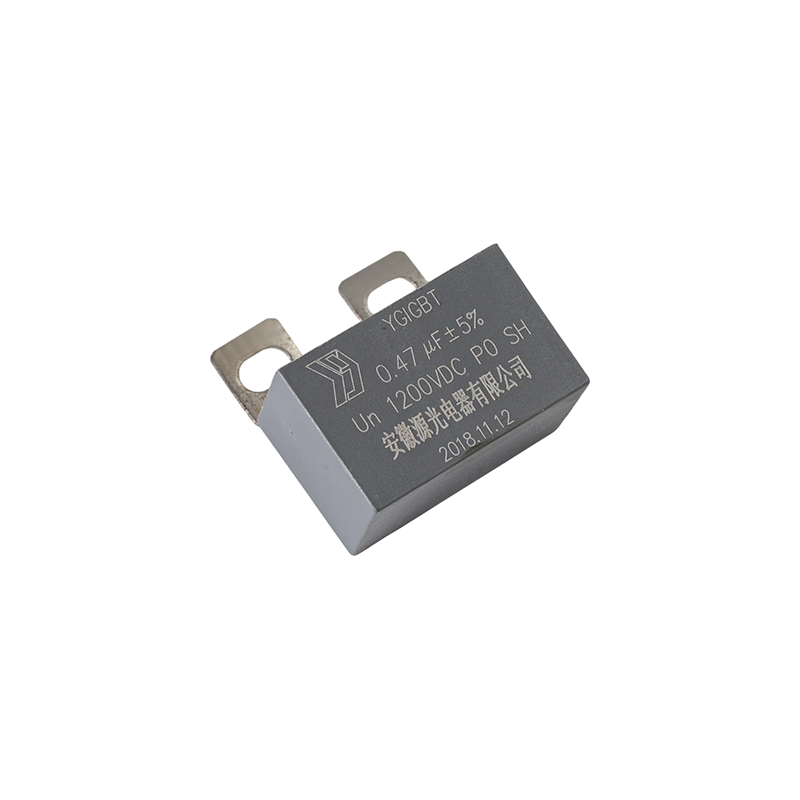

Condensadores amortiguadores IGBT

◆ Características
Ampliamente utilizado en circuitos de alto voltaje y alta frecuencia
Baja pérdida y pequeño aumento inherente de temperatura
Excelente resistencia a la llama
Especialmente diseñado como condensador amortiguador para IGBT

Contáctenos
ANTERIOR:Sin artículo anterior SIGUIENTE:Condensadores de potencia de derivación de bajo voltaje con carcasa de aluminio y cilindro estándar PFC

Categoría de producto

  • Detalles del producto
  • Preguntas frecuentes
  • Contáctenos

◆ Ventajas del producto
- Profundamente optimizado para circuitos de protección amortiguadores IGBT: la selección de materiales del producto, el diseño estructural y los parámetros eléctricos están optimizados de manera integral para circuitos amortiguadores IGBT, absorbiendo de manera efectiva los picos de voltaje y las oscilaciones de alta frecuencia generadas durante la conmutación IGBT de alta velocidad, protegiendo fundamentalmente los dispositivos de energía IGBT de daños por ruptura por sobretensión y maximizando la vida útil del módulo de energía
- Pérdida ultrabaja con aumento de temperatura interna extremadamente pequeño: el factor de disipación dieléctrica (tanδ) extremadamente bajo da como resultado un aumento de temperatura interna muy limitado incluso en condiciones de funcionamiento continuo de circuitos de pulsos de alta frecuencia y alto voltaje, lo que evita eficazmente la degradación del rendimiento eléctrico y las fallas de aislamiento causadas por la acumulación de calor, lo que garantiza un funcionamiento confiable a largo plazo en módulos de energía densamente empaquetados
- Excelente retardancia de llama para seguridad intrínseca: los materiales de carcasa y encapsulación utilizan materiales retardantes de llama de alta calidad que cumplen con los estándares de retardancia de llama UL94-V0, no favorecen la combustión ni la propagación de la llama en condiciones anormales, lo que mejora significativamente la seguridad pasiva del sistema en general
- Características excepcionales de alta frecuencia con un efecto de amortiguación estable y duradero: la inductancia en serie equivalente (ESL) extremadamente baja garantiza que se mantengan excelentes características de amortiguación en un amplio rango de frecuencias, desde la frecuencia de potencia hasta la alta frecuencia, sin degradación del efecto de amortiguación a medida que aumenta la frecuencia de operación
- Compatibilidad integral con aplicaciones de alta frecuencia y alto voltaje: las clasificaciones de voltaje cubren rangos de aplicaciones de CC de alto voltaje, compatibles con los altos niveles reales de voltaje de CC de los módulos de potencia IGBT principales, con una amplia cobertura de aplicaciones

◆ Puntos clave de venta
- Maximizar la protección IGBT y reducir significativamente las tasas de fallas del módulo de potencia: los picos de voltaje son la causa principal de fallas por sobretensión IGBT; el uso de este producto suprime eficazmente los voltajes de pico de conmutación dentro de límites seguros, lo que reduce significativamente las tasas de fallas del campo IGBT por sobretensión y minimiza en gran medida el tiempo de inactividad no planificado y los costos de mantenimiento
- Tamaño compacto que admite la integración de alta densidad dentro de los módulos: el diseño estructural refinado facilita la integración directa dentro o inmediatamente adyacente a los módulos IGBT con un cableado extremadamente corto, minimizando los parámetros parásitos del circuito y logrando una efectividad de amortiguación óptima
- Excelente consistencia de parámetros por lotes para la producción automatizada a gran escala: el estricto control del proceso de fabricación garantiza una alta consistencia entre lotes de parámetros clave, incluidos capacitancia, ESR y ESL, adecuados para el ensamblaje automatizado a gran escala y el control de calidad
- Ampliamente certificado por las normas internacionales de seguridad eléctrica: el rendimiento de seguridad eléctrica del producto cumple con los requisitos de las normas IEC, UL y otras normas con autoridad internacional, directamente aplicables en productos finales exportados a mercados europeos, estadounidenses y otros

◆ Aplicaciones principales
- Circuitos de protección amortiguadores incorporados para módulos de potencia IGBT
- Amortiguador de bus CC para convertidores de frecuencia de alto voltaje e inversores de alta potencia
- Protección de conmutación para convertidores conectados a la red eólica y fotovoltaica
- Equipos de calentamiento por inducción y fuentes de alimentación inversoras para soldadura industrial
- Protección para sistemas inversores de tracción de vehículos eléctricos y transporte ferroviario

Estándar de referencia GB/T 17702, IEC 61071
Categoría climática 40/85/56
Rango de temperatura de funcionamiento (temperatura máxima de la superficie de la caja) -40～85℃
Voltaje nominal 630~3000Vdc
Rango de capacitancia 0,047~9,0 μF
Tolerancia a la capacitancia ±5%, ±10%
Prueba de voltaje 1,6Un 10s
Factor de disipación ≤0,0005 (1 kHz, 20℃)
Resistencia de aislamiento ≥100.000 MΩ, Cn≤0,33 μF
≥30.000 s, Cn＞0,33 μF
(20℃, 100 Vcc, 1 min)
Corriente de entrada repetitiva máxima Î 5.000 A
Corriente de pulso máxima Îs 15.000 A (≤30 ms por vez, no más de 1.000 veces)
Resistencia en serie equivalente ESR ≤0,40 mΩ a 10 kHz
Ls ≤15nH
Instalación Cualquier dirección
Operación de por vida ≥100.000 h (@Un, θhs=70℃)

1000 Vcc (500 Vac)
Cn(μF) W±1,0 H±1,0 T±1,0 dV/dt (V/μs) Éî (A) ESR a 100 kHz (macH) Ls(nH) Imax a 100 kHz 70℃(A)
0,47 37 25 15 1300 611 5TO 23 14
0,47 32 29 19 2200 1034 4TO 15 21
0,68 37 30 16 1300 884 5TO 23 15
0,82 37 30 16 1300 1066 5TO 23 16
1 37 34 20 1300 1300 4.5 23 17
1.2 37 34 20 1300 1560 4.5 23 17
1.2 42 40 20 850 1020 4.5 29 16
1.5 42 40 20 850 1275 4.5 29 16
2 42 44 24 850 1700 4.5 29 17
2.2 42 44 24 850 1870 4TO 29 20
2.5 42 45 30 850 2125 4TO 29 21
3 42 45 30 850 2550 4TO 29 21,5
3.3 42 43 42 850 2805 4TO 29 22
3.3 57 45 30 500 1650 4TO 33 20
4TO 57 45 30 500 2000 4TO 33 21
4.7 57 50 35 500 2350 4TO 33 22
5TO 57 50 35 500 2500 4TO 33 23
1600 V CC (600 V CA)
Cn(μF) W±1,0 H±1,0 T±1,0 dV/dt (V/μs) Éî (A) ESR a 100 kHz (macH) Ls(nH) Imax a 100 kHz 70℃(A)
0,33 37 25 15 1500 495 4.5 23 15
0,47 37 30 16 1500 705 4.5 23 16
0,68 37 34 20 1500 1020 4.5 23 17
0,75 37 34 20 1500 1120 4.5 23 18
0,82 42 40 20 950 779 4TO 29 18
1 42 40 20 950 950 4TO 29 19
1.2 42 44 24 950 1140 4TO 29 19
1.5 42 44 24 950 1425 4TO 29 19,5
2 42 45 30 950 1900 4TO 29 20
2.2 42 43 42 950 2090 4TO 29 21
2.5 42 43 42 950 2375 4TO 29 22
2.2 57 45 30 600 1320 3.8 33 20
2.5 57 45 30 950 1500 3.8 33 21
3 57 45 30 950 1800 3.8 33 22
3.3 57 50 35 950 1980 3.8 33 23
4TO 57 50 35 950 2400 3.8 33 24
2000Vdc (700Vac)
Cn(μF) W±1,0 H±1,0 T±1,0 dV/dt (V/μs) Éî (A) ESR a 100 kHz (macH) Ls(nH) Imax a 100 kHz 70℃(A)
0,1 37 25 15 2241 224 8o 23 14
0,15 37 25 15 2241 336 8o 23 15
0,22 37 30 16 2241 493 6 23 15,5
0,33 37 34 20 2241 740 6 23 16
0,47 42 40 20 1300 611 4TO 29 17
0,56 42 44 24 1300 728 4TO 29 18
0,68 42 44 24 1300 884 3.5 29 18,5
0,82 42 45 30 1300 1066 3.5 29 19
1 42 43 42 1300 1300 3.5 29 21
1 57 45 30 850 850 4TO 33 24
1.2 57 45 30 850 1020 4TO 33 23
1.5 57 50 50 850 1275 4TO 33 24
3000Vdc (750Vac)
Cn(μF) W±1,0 H±1,0 T±1,0 dV/dt (V/μs) Éî (A) ESR a 100 kHz (macH) Ls(nH) Imax a 100 kHz 70℃(A)
0,047 37 25 15 3361 158 8,5 23 13
0,068 37 30 16 3361 229 8o 23 14
0,1 37 34 20 3361 336 7,5 23 15
0,15 37 34 20 3361 504 7MO 23 15,5
0,22 42 40 20 2050 451 5TO 29 16
0,33 42 45 30 2050 677 4.5 29 16,5
0,47 42 43 42 2050 964 4TO 29 18
0,47 57 45 30 1200 564 4TO 33 18,5
0,68 57 50 35 1200 816 4TO 33 19
0,82 57 50 35 1200 984 3.5 33 20
